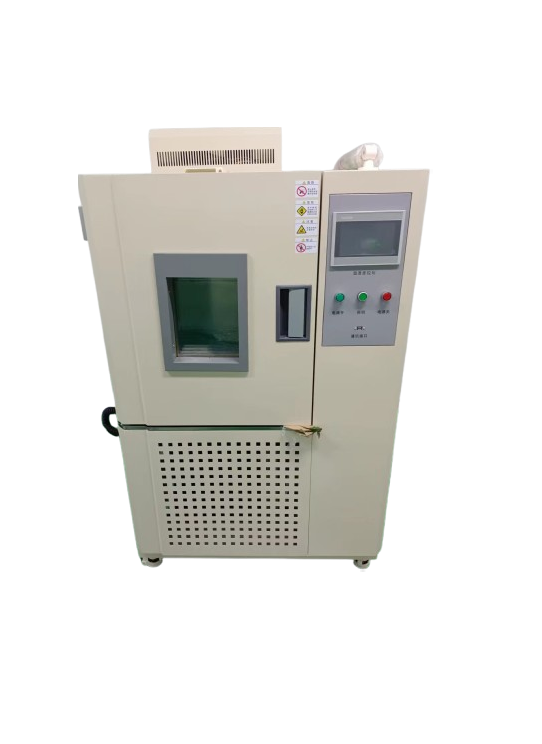

一、設備簡介

溫度沖擊機（恒溫恒濕箱）是模擬濫用高溫、高濕氣候，被廣泛應用于儀器儀表、BMS，零部件、電芯、單體模塊進行高溫高濕模擬試驗。溫度沖擊機（恒溫恒濕箱）是按GJB150等標準的有關技術參數設計制作，用于電子產品（電池、電池模塊）的高溫試驗、低溫試驗、交變試驗、濕熱試驗、溫度循環應力篩選試驗。通過試驗考察電池產品在各種環境條件下的工作性能和技術狀態。試驗箱由溫度試驗箱、制冷系統、加濕系統、加熱系統、電氣控制系統、電子觸摸屏、通訊接口等部分組成。設備具有超壓、超溫報警保護、故障診斷、試驗控制、數據通訊、記錄存儲、進程顯示等功能。

可選配控制計算機可通過**軟件直接顯示和打印試驗數據／曲線，并將試驗所記錄的數據進行存儲；配有遠程USB接口。

二、箱體結構

設備注組成：試驗箱由工作室（保溫箱體、大門）、制冷機組、空調送風裝置、控制系統、安全保護系統四大部分采用便于移動的整體式設計，安裝到位并接電源后即可使用。

試驗箱采用隔爆式設計（即工作室內部防爆，外部制冷機組接線與電氣接線均未做防爆），即試驗箱測試空間防爆。

外殼：1.5mm 冷軋鋼板，表面外觀顏色按甲方提供色板定制處理。

保溫層：保溫層采用超細隔熱玻璃纖維，厚度 100mm。

外壁寶鋼 A3 鋼板噴涂，內壁 3mm SUS304 不銹鋼板，井字形加強，保溫層厚度 100mm。

結構：試驗箱為整體結構，上部為工作室，下部為制冷機組。

內壁：箱體內壁采用 3.0mm 的 SUS304 不銹鋼板制作，所有接縫 TIG連續焊接，確保長期試驗后不出現泄漏現象。

內壁底板設計排水孔，將箱內冷凝水排至箱外。

三、技術參數
