冰水沖擊試驗箱的結構特征

為步入式阻燃拼裝式結構，內部整體滿焊，外壁為噴塑鋼板，厚度不低于1.5mm，內壁材質SUS#316 耐熱耐寒一級不銹鋼板，耐腐蝕，可用于鹽溶液等試驗，材料厚度≥1.5mm。內膽底板具有良好支撐，承重要求＞2t/m2不變形。內膽全部采用滿焊焊接，出廠前做水泄漏試驗（*大可容水量保持 72小時無泄漏）。

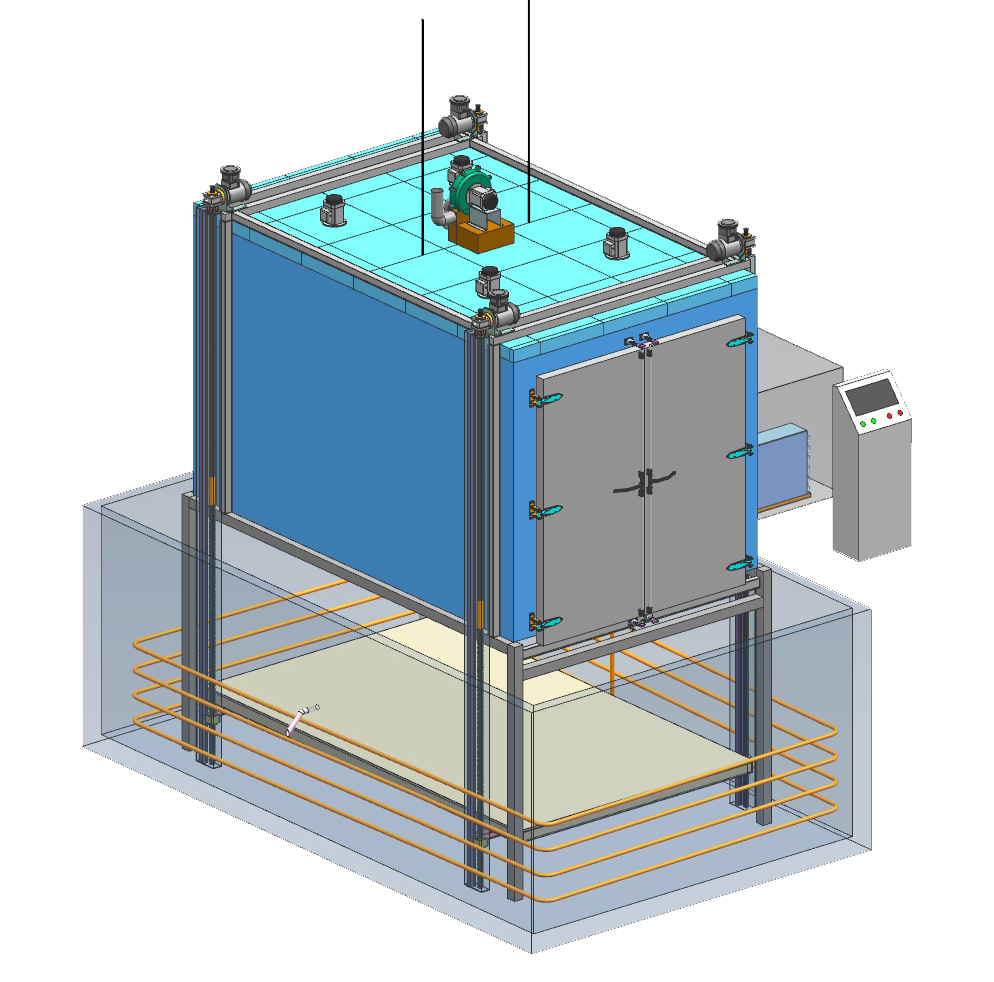

結構：試驗箱為整體結構，底部帶提籃可升降，高溫試驗和冰水飛濺試驗位于工作室內部，當需要浸水試驗時提籃落入下部冰水池，進行浸水試驗。

絕熱材料：超細隔熱阻燃玻璃纖維-防火PU 和隔熱高密度纖維棉。

保溫材質：保證艙體外部易觸及部位的溫度在高溫試驗時不高于30℃。

絕熱材料：厚度100mm。

底部承重：1000KG。

底部排水：底板周圍設計有排水槽，并設計手動閥或者電磁閥控制，用于將試驗用廢水排出艙外。

設備外觀顏色為：RAL7035或指定。

設備支架：試驗箱整**于承重支架上。

空氣調節通道：風機、渦輪、加熱器、溫度傳感器 。

冰水浸沒試驗：吊籃通過電動同步裝置自動移至地下冰水箱。

冰水飛濺試驗：噴頭位于高溫箱工作室內部鋰電池包前部1500mm迎面放置多組噴頭，向電池包噴水，噴水時間3S（可調）。

大門：鉸鏈門，雙開門，開門尺寸1800x2000（寬x高）可*終依據用戶確定。

開門形式：采用雙開手動門形式，每個門上帶有一個400mmx500mm (寬x高)的觀察窗，鍍膜加熱防霜中空玻璃。

大門為雙開鉸鏈門，門上配有電磁鎖，工作時電磁鎖鎖死。

保溫功能：進出門的保溫功能等同于環境艙艙壁。門框兩道硅橡膠密封條。

控制面板：溫度控制顯示屏、操作按鈕、超溫指示燈。

配電控制柜：**集中遠程控制，采用單獨配電板。

加熱器：不銹鋼加熱器。

加熱器控制方式：PID控制方式，使用無觸點等周期脈沖調寬SSR（固態繼電器）。

煙霧監測裝置：當倉內的煙感氣體濃度或箱內溫度超過設定值之后，立刻停機，并且啟動二氧化碳滅火系統。

二氧化碳滅火系統：手動觸發或由煙感探測器觸發，在頂板上配合開孔，4個區域每個區域安裝1個噴嘴，每個噴嘴帶有**的溫度探測。

緊急泄壓裝置：當箱內外的差壓急速升高的時候，此泄壓裝置打開；快速降低倉內壓力；當倉內外的差壓大于 0.02Bar，此泄壓閥自動動作；并設置有防護罩，配備位置開關，用于探測泄壓裝置的實際位置，是否打開。
